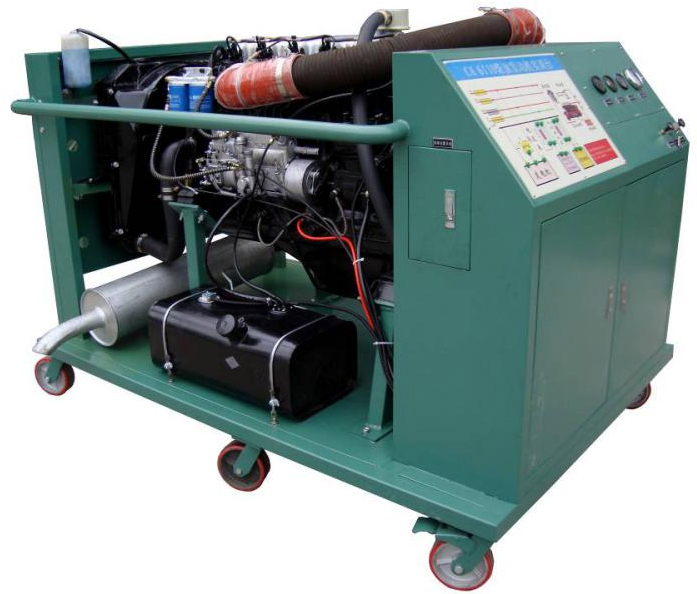

Model: Mesin diesel biasa enam silinder baru (Cummins), model mesin: 4B3.9
1. Pengenalan produk
Peralatan tersebut didasarkan pada mesin diesel, yang dapat menjalankan mesin dan melakukan operasi praktis seperti start, akselerasi, deselerasi, dll. Komposisi dan proses kerja mesin diesel.
Peralatan ini memenuhi kebutuhan pengajaran "lima sambungan dan sepuluh sambungan" dalam pendidikan kejuruan otomotif.
2. Karakteristik fungsional
Mesin diesel biasa yang nyata dan operasional, yang sepenuhnya menunjukkan struktur dan proses kerja mesin diesel biasa.
Panel meja latihan terbuat dari panel plastik aluminium bermutu tinggi setebal 4 mm yang tahan korosi, tahan goncangan, tahan polusi, tahan api, dan tahan lembab. Permukaan diperlakukan dengan proses khusus penyemprotan primer; panel dicetak dengan diagram sirkuit warna yang tidak akan pernah pudar; siswa dapat langsung membandingkan diagram sirkuit. dan objek mesin diesel, memahami dan menganalisis prinsip kerja sistem kontrol.
Instrumen mobil dipasang di panel platform pelatihan, yang dapat menampilkan perubahan parameter seperti kecepatan engine, suhu air, lampu tekanan oli, dan lampu indikator pengisian daya secara real time.
Ada terminal deteksi yang dipasang di panel platform pelatihan, yang dapat secara langsung mendeteksi sinyal listrik dari setiap relai, katup solenoid, sensor, dan pin lain di panel, seperti resistansi, tegangan, arus, sinyal, dll.
Bangku pelatihan dilengkapi dengan perangkat kontrol throttle, yang dapat memfasilitasi akselerasi dan deselerasi mesin.
Platform pelatihan dilengkapi dengan perangkat perlindungan instalasi seperti sakelar daya utama, penutup pelindung tangki air, dan penutup pelindung roda gila.
Dasar platform pelatihan dilas dengan struktur baja, dan permukaan diperlakukan dengan proses cat semprot.
3. Spesifikasi Teknis
Dimensi: 1700 × 1300 × 1300mm (L × W × H)
Daya Kerja: DC 12V
Label Bahan Bakar: Menurut model mesin
Volume Tangki Bahan Bakar: 10L
Suhu Kerja: -40 derajat - ditambah 50 derajat
Warna: 7032
Pipa Baja: 40 * 40 * 3mm
Kabinet panel: stamping dan pembentukan pelat dingin 1.5mm, dengan pintu perawatan di bagian belakang;
kastor seluler: 150 * 100mm
standar konfigurasi adalah sebagai berikut:
nomor seri | nama | spesifikasi | satuan | kuantitas |
1 | Panel Kontrol Inspeksi | Dilengkapi dengan berbagai terminal deteksi dan diagram sirkuit warna | mengatur | 1 |
2 | kluster instrumen | mobil asli | mengatur | 1 |
3 | Saklar pengapian | mobil asli | individu | 1 |
4 | Perakitan mesin diesel biasa | mobil asli | mengatur | 1 |
5 | Tangki bahan bakar | 10L | individu | 1 |
6 | Kontrol Gas | Gelar Master | mengatur | 1 |
7 | Pipa masuk dan buang (dengan tutup pelindung) | mobil asli | mengatur | 1 |
8 | Tangki air (termasuk tutup pelindung) | Gelar Master | mengatur | 1 |
9 | baterai | 12V 80Ah | menara | 2 |
10 | menyampaikan | Termasuk: relai starter, relai pemanasan awal, dll. | mengatur | 1 |
11 | Kotak sekering | Gelar Master | individu | 1 |
12 | saklar daya utama | 50A | individu | 1 |
13 | Dudukan seluler (dengan perangkat kastor yang mengunci sendiri) | 1500 × 1000 × 1200mm (L × W × H) | menara | 1 |
14 | Perangkat simulasi dan eliminasi kesalahan | Gelar Master | mengatur | 1 |
15 | Buku Pedoman Guru Peralatan | Gelar Master | mengatur | 1 |
16 | Sertifikat peralatan, kartu garansi | Gelar Master | mengatur | 1 |
