PENDAHULUAN PRODUK

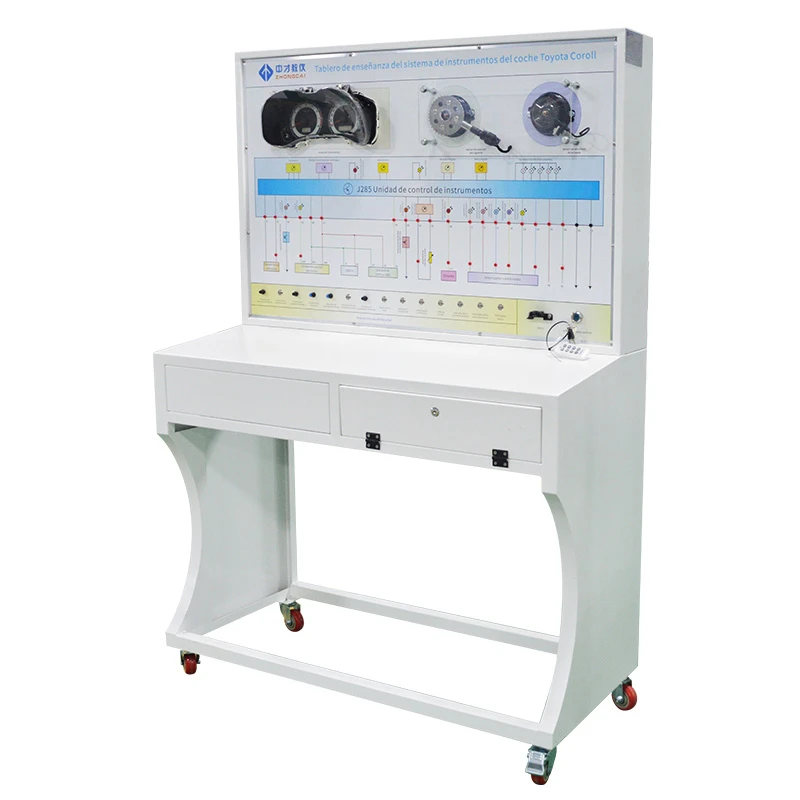

Papan Pengajaran Sistem Instrumen Otomotif adalah perangkat pelatihan mutakhir berdasarkan sistem instrumen mobil Toyota Corolla yang sebenarnya . ini memberikan demonstrasi yang jelas dan komprehensif dari struktur dan proses kerja sistem . Peralatan pengajaran ini sangat ideal untuk sekolah dan lembaga pelatihan untuk memfasilitasi instruksi teori dan pelatihan pemeliharaan yang terkait dengan otomotif.

Fitur

Demonstrasi realistis

Papan pengajaran mengintegrasikan sistem instrumen elektronik otomotif yang berfungsi penuh, memungkinkan pengguna untuk mengamati dan mempelajari komposisi dan operasinya . Ini mengontrol berbagai sensor dan sakelar sambil mensimulasikan sumber sinyal instrumen, secara efektif menampilkan prinsip -prinsip kerja dari sistem instrumen otomotif . secara efektif menampilkan prinsip kerja otomotif .

Desain yang tahan lama dan pendidikan

Built with high-quality aluminum-plastic panels, the Automotive Instrument System Teaching Board offers exceptional resistance to impact, pollution, fire, and moisture. The surface features a primer coating applied through a special process, ensuring durability and visual clarity. The printed circuit diagram on the panel allows students to compare the system with real components, enhancing their understanding of automotive instrument Prinsip .

Kemampuan pengujian lanjutan

Dilengkapi dengan terminal deteksi, papan pengajar memfasilitasi pengukuran langsung sinyal listrik, seperti resistansi, tegangan, arus, dan frekuensi, dari berbagai komponen sirkuit sistem instrumen elektronik otomotif .

Konstruksi yang kuat

Struktur panel dibuat dari 1 . 5mm cold plate stamping, memberikan penampilan yang ramping dan profesional . kerangka baja yang kokoh, dikombinasikan dengan perangkat kastor yang mengunci sendiri, memastikan stabilitas dan mobilitas . pangkalan tersebut mencakup tabletop instruksi, menyimpang dari permukaan untuk permukaan untuk permukaan untuk permukaan untuk permukaan untuk permukaan untuk permukaan untuk permukaan untuk permukaan sorotan, {{5} {{5}.

Catu daya yang aman dan efisien

Beroperasi dengan catu daya AC 220V biasa, papan mengubahnya menjadi catu daya DC 12V yang stabil menggunakan transformator internal dan sirkuit penyearah . Ini menghilangkan kebutuhan untuk baterai, menyederhanakan pemeliharaan sambil memberikan perlindungan sirkuit anti-short untuk operasi yang aman .

Parameter teknis

Dimensi Keseluruhan:1240 × 600 × 1700mm (panjang × lebar × tinggi)

Catu Daya Eksternal:AC 220V ± 10% 50Hz

Tegangan kerja:DC 12V

Suhu kerja:-40 derajat -+50 derajat

Warna: 7032

Dimensi Pipa Baja:40 × 40 × 3mm

Bahan Kabinet:Stamping pelat dingin 1.5mm, dengan pintu perawatan di belakang

Manfaat Pendidikan Dewan Pengajar

Dewan Pengajaran Sistem Instrumen Otomotif menawarkan keuntungan yang signifikan untuk pendidikan dan pelatihan otomotif:

Pembelajaran langsung

Siswa mendapatkan pengalaman praktis dengan sistem instrumen nyata dan operasional, memperdalam pemahaman mereka tentang fungsionalitas dan persyaratan pemeliharaannya .

Pemecahan masalah yang disederhanakan

Terminal pengujian bawaan dan komponen berlabel dengan jelas membantu pengguna mengidentifikasi dan menyelesaikan masalah sistem secara efisien, menjadikannya alat yang sangat berharga untuk mengajarkan keterampilan diagnostik .

Pemahaman visual

Diagram sirkuit cetak pada panel memberikan referensi langsung untuk operasi sistem, memungkinkan peserta untuk menghubungkan teori dengan aplikasi dunia nyata .

Layanan purna jual

Bantuan Teknis

Tim dukungan kami yang berdedikasi memberikan panduan ahli untuk pemasangan, penggunaan, dan pemecahan masalah

Cakupan garansi

Garansi satu tahun melindungi terhadap cacat manufaktur, dengan perbaikan atau penggantian gratis yang ditawarkan selama periode ini .

Ketersediaan suku cadang

Kami memastikan pasokan suku cadang asli untuk pemeliharaan jangka panjang dan pengoperasian papan pengajar .

Sumber daya pengguna

Manual pengguna yang komprehensif, tutorial video, dan materi pelatihan tersedia untuk membantu pendidik dan peserta .

Dukungan pelanggan

Tim responsif kami siap untuk mengatasi pertanyaan atau masalah apa pun, memastikan kepuasan pelanggan .

Wawasan tentang sistem instrumen otomotif

Sistem instrumen otomotif memberikan informasi penting kepada driver, termasuk kecepatan, tingkat bahan bakar, kinerja mesin, dan sinyal peringatan .

Sistem instrumen elektronik modern menggunakan sensor dan mikroprosesor canggih untuk memberikan data yang akurat dan andal .

Ini mensimulasikan fungsi-fungsi ini dalam lingkungan yang terkontrol, menjadikannya alat penting untuk memahami dan memelihara sistem ini dalam aplikasi dunia nyata .
