Sistem Kelistrikan Kendaraan Lengkap

Pengenalan Produk

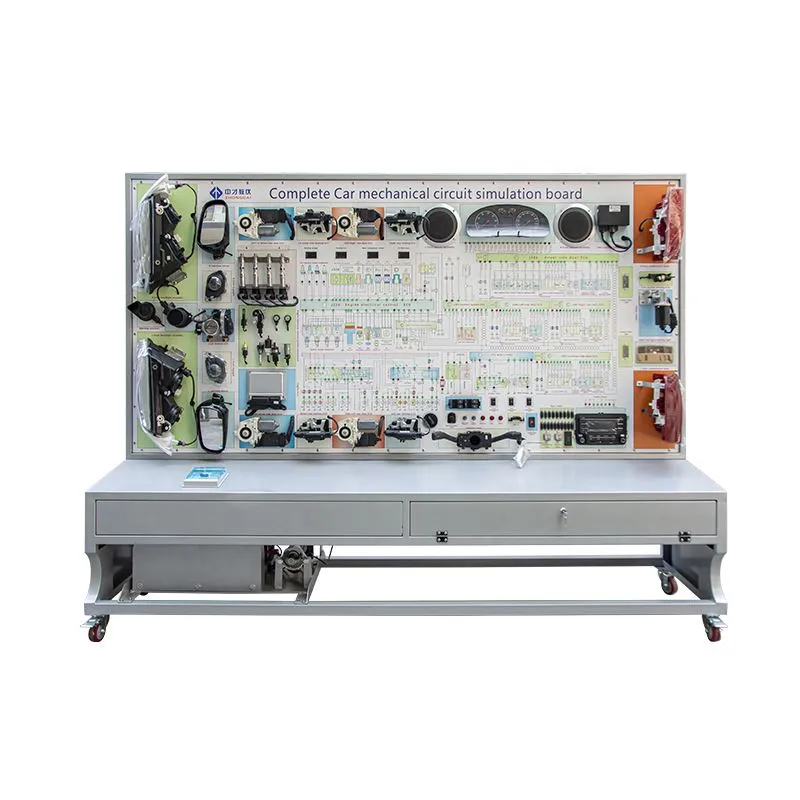

Perangkat ini didasarkan pada sistem elektronik dan kelistrikan otomotif Volkswagen Passat, yang secara efektif menampilkan komposisi dan proses kerja berbagai sistem, termasuk sistem instrumen, sistem penerangan, sistem penerangan, sistem wiper, sistem start, sistem pengisian daya, dan sistem pengapian. Sangat cocok untuk kebutuhan pengajaran di perguruan tinggi teknik kejuruan menengah dan tinggi, lembaga pendidikan umum, dan organisasi pelatihan untuk pelatihan teori dan praktik di bidangsistem kelistrikan kendaraan yang lengkap.

Fitur Fungsional

Sistem Operasional yang Realistis:

Perangkat ini dilengkapi sistem elektronik dan kelistrikan otomotif yang berfungsi penuh, menunjukkan struktursistem kelistrikan kendaraan lengkap, termasuk sistem instrumen, sistem penerangan, sistem penerangan, sistem wiper, sistem start, sistem pengisian daya, dan sistem pengapian.

Demonstrasi Interaktif:

Pengguna dapat memanipulasi berbagai sakelar dan tombol listrik untuk mendemonstrasikan secara realistis proses kerja sistem instrumen, sistem penerangan, sistem penerangan, sistem wiper, sistem start, sistem pengisian daya, dan sistem pengapian, membantu siswa memahami fungsi darisistem kelistrikan kendaraan lengkap.

Pelabuhan Pengukuran dan Pelatihan Keterampilan:

Setiap komponen kelistrikan pada panel pelatihan dilengkapi dengan port pengukuran. Dengan mengacu pada diagram rangkaian yang sesuai atau dokumentasi perbaikan dan menggunakan instrumen seperti osiloskop dan multimeter, siswa dapat mengembangkan keterampilan mereka dalam membaca diagram dan mengukur berbagai sinyal yang berkaitan dengansistem kelistrikan kendaraan lengkap.

Terminal Pengujian Langsung:

Panel pelatihan dipasang dengan terminal pengujian yang memungkinkan pengukuran langsung sinyal listrik dari berbagai komponen sirkuit sistem kelistrikan kendaraan, termasuk sinyal resistansi, tegangan, arus, dan frekuensi.

Konstruksi Tahan Lama:

Platform pelatihan terbuat dari baja berkualitas tinggi, memiliki kekuatan tinggi, ketahanan korosi, dan masa pakai yang lama. Ini mengalami proses penyemprotan untuk tampilan yang menarik dan mewah. Platform ini dilengkapi dengan kastor yang dapat mengunci sendiri, memastikan kemudahan mobilitas, keamanan, keandalan, dan daya tahan.

Melalui perangkat ini, siswa dapat menguasai secara komprehensifsistem kelistrikan kendaraan lengkapdari Volkswagen Passat, meletakkan dasar yang kuat untuk pengembangan keterampilan profesional mereka.

Pemeriksaan Pra-Operasi

Periksa apakah tegangan baterai normal sebelum mengoperasikan bangku percobaan kelistrikan kendaraan.

Pastikan koneksi komputer aman.

Periksa kabel daya apakah ada pemutusan atau kerusakan isolasi.

Pastikan kabel baterai tersambung dengan benar.

Pastikan sakelar simulasi kesalahan berada pada posisi yang benar.

Putar kunci kontak ke posisi ON dan periksa panel instrumen dan kabel apakah ada kelainan. Jika semuanya normal, hidupkan setiap saklar lampu untuk memeriksa apakah semua lampu berfungsi dengan baik. Tekan tombol klakson untuk memastikan klakson listrik berfungsi. Tekan sakelar yang sesuai untuk memeriksa apakah semua motor beroperasi secara normal. Hanya lanjutkan dengan pengujian atau pengukuran jika semuanya berfungsi dengan benar.

Prosedur Pengoperasian Produk

Operasi Deteksi Kesalahan:

Gunakan multimeter untuk memeriksa komponen berikut:

Periksa Tegangan Baterai:

Pastikan tegangan baterai normal dan dapat mengalirkan 12V ke saluran listrik konstan.

Periksa Sakelar Lampu:

Nyalakan saklar lampu ke posisi pertama dan periksa apakah lampu parkir depan dan belakang menyala dengan baik, begitu juga dengan panel instrumen dan lampu plat nomor. Beralih ke posisi lampu kabut dan periksa apakah lampu kabut depan dan belakang menyala dengan baik.

Periksa Saklar Peredup Lampu Depan:

Operasikan sakelar peredup lampu depan untuk memeriksa apakah lampu jauh, lampu dekat, dan lampu lewat berfungsi dengan benar.

Periksa Saklar Lampu Sein, Saklar Lampu Peringatan, Saklar Lampu Mundur, Saklar Lampu Rem, dan Tombol Klakson:

Aktifkan saklar lampu sein dan periksa apakah lampu sein kiri dan kanan berkedip dengan benar.

Tekan tombol lampu peringatan untuk memastikan lampu peringatan depan dan belakang berkedip dengan benar.

Tekan sakelar lampu mundur untuk memastikan lampu mundur menyala dengan benar.

Tekan sakelar lampu rem untuk memeriksa apakah lampu rem dan lampu rem yang dipasang tinggi menyala dengan benar.

Periksa Sakelar Power Window, Sakelar Penyesuaian Cermin, dan Sakelar Wiper:

Tekan setiap sakelar power window untuk memverifikasi bahwa motor power window yang bersangkutan beroperasi secara normal.

Putar sakelar penyetelan kaca spion untuk memeriksa apakah kaca spion bergerak sesuai yang diharapkan.

Atur sakelar wiper ke posisi yang sesuai dan periksa apakah motor wiper berfungsi dengan baik.

Kesalahan Umum dan Solusinya

Pemeliharaan dan Perawatan

Untuk memastikan sistem aman dan andal, putuskan sambungan catu daya dan lepaskan terminal negatif baterai setelah pengujian selesai.

Jangan letakkan bangku percobaan di kondisi yang terlalu lembab atau terkena sinar matahari langsung.

Untuk mencegah interferensi, hindari meletakkan bahan magnetis di dekat peralatan.

Selama pengoperasian meja percobaan, jangan memasang atau mencabut konektor sirkuit secara acak untuk menghindari kerusakan yang tidak disengaja.

Tindakan Pencegahan Penggunaan

Jangan memasang atau mencabut konektor ECU sebelum terminal negatif baterai dilepas.

Jangan memasang atau mencabut konektor apa pun saat kunci kontak berada pada posisi "ON".

Saat menggunakan alat diagnostik, pastikan metode penggunaan yang benar diikuti.

Jangan mengukur resistansi sensor atau aktuator melalui port pengujian saat kunci kontak berada pada posisi "ON". Jika perlu, pengukuran harus dilakukan di bawah bimbingan instruktur dengan kunci kontak pada posisi "OFF". Perhatikan metode pengukuran yang tepat.

Isi ulang baterai secara teratur sesuai kebutuhan.
